故障现象

原因分析

排除方法

备注

阀芯与阀体间漏液

阀芯与阀体间的O形圈失效

更换阀芯与阀体间的O形圈

阀体与阀板间漏夜

阀体与阀板间的密封件失效

更换阀体与阀板间的密封件

不能液路

1 阀芯或阀座损坏
2 液中杂质卡住不密封

3 轴向密封损坏
4 与之配套的安全阀损坏

1 更换检修
2 充液几次仍不密封，则更换检修
3 更换密封件
4 更换安全阀

闭锁腔不能回液

1 顶杆断折、变形顶不开阀芯
2 控制液路阻塞不通液
3 顶杆处损坏，向回路串液
4 顶杆与套或中间阀卡塞，使顶杆不能移动

1 更换检修
2 拆检控制液管，保证畅通
3 更换检修，换密封件
4 拆检

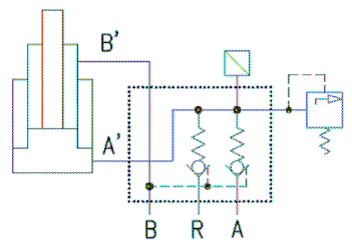

序号

代号

名称

数量

备注

1

pm3/nt:3.13832

双层阀板

1

3

pm3/val/lvc/a

立柱液控单向阀红阀芯

1

3b

pm3/val/lvc/b

立柱液控单向阀黄阀芯

1

4

din:908.M20x1,5.a2

闭锁螺丝

1

4a

din:7603.A21x26-cu

密封圈

1

4b

din:908.M10x1.a2

闭锁螺丝

1

4c

din:7603.A10x13,5-cu

密封圈

1

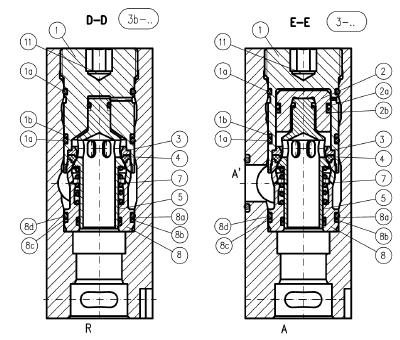

序号

代号

名称

数量

备注

3

pm3/val/vc/a

立柱液控单向阀红阀芯

1

3-1

pm3/nt:3.06861

螺旋套筒

1

3-1a

di:o-27x2.sh90

O形圈

2

3-1b

di:o-st.27,9x31x1,4

挡圈

1

3-2

pm3/nt:3.13748

滑阀

1

3-2a

di:o-20x2.sh90

O形圈

1

3-2b

di:o-st.20,6x24x1,4

挡圈

1

3-3

pm3/nt:3.16654

环

1

3-4

pm3/nt:3.13745

密封圈

1

3-5

pm3/nt:3.16655

活塞

1

3-7

fe:dn20a

压缩弹簧

1

3-8

pm3/nt:3.06862

弹簧卡子

1

3-8a

di:o-27x2.sh90

密封圈

1

3-8b

di:o-st.27,9x31x1,4

挡圈

1

3-8c

di:o-17x1,5.sh90

O形圈

1

3-8d

di:o-st.17x19,7x1,4.bg

挡圈

1

3-11

pm3/nt:3.16049-1

红色标记

1

3b

pm3/val/vc/b

立柱液控单向阀黄阀芯

1

3b-1

di:o-23x2.sh90

O形圈

1

3b-1

pm3/nt:3.16656

螺旋套筒

1

3b-1a

di:o-27x2.sh90

O形圈

2

3b-1b

di:o-st.27,9x31x1,4

挡圈

1

3b-3

pm3/nt:3.16654

环

1

3b-4

pm3/nt:3.13745

密封圈

1

3b-5

pm3/nt:3.16655

活塞

1

3b-7

fe:dn20a

压缩弹簧

1

3b-8

pm3/nt:3.06862

弹簧卡子

1

3b-8a

di:o-27x2.sh90

O形圈

1

3b-8b

di:o-st.27,9x31x1,4

挡圈

1

3b-8c

di:o-17x1,5.sh90

O形圈

1

3b-8d

di:o-st.17x19,7x1,4.bg

挡圈

1

3b-11

pm3/nt:3.16049-3

黄色标记

1
