一、概述
1．    产品型号名称
矿用本质安全型FHD400／31.5Z型电液控换向阀，由DF1.2/31.5型电磁先导阀和整体液控换向主阀组成，电磁先导阀将电磁能转换为液压能，液压能作用在主阀控制活塞上，实现主阀阀芯的开、闭，达到换向目的。
2．    产品型号组成及其代表意义
F  H  D  400  / 3 1.5  Z

                                整体主阀（补充代号）
                                公称压力31.5MPa
                                公称流量400L/min
                                电液控制
                                换向阀
                                阀
3．    产品生产代号
TMFHYD（14+6）.00
4．    主要用途和适用范围
该产品主要用于煤矿井下液压支架，通过阀的换向功能控制液流方向，实现液压支架各机构的动作。
5．    产品特点
　5.1采用电液控制，可实现手动按钮操作和电液控制操作；
5.2流量大，高低压密封可靠，产品使用寿命长；
5.3可实现两个工作口同时供液；
5.3使用维护方便；
6．    使用环境条件
(1) 环境温度-5~+40℃
(2) 相对湿度：不大于96%（25℃时）；
    (3) 大气压力：80~110KPa；
    (4) 无显著震动和冲击的地方；
(5)有沼气（甲烷）及煤尘爆炸，但无破坏绝缘的腐蚀性气体环境中。
(6)工作介质为经过25μm高精度过滤器过滤后的乳化液（符合MT76-2002标准，乳化油与中性水按5:95重量比配制），工作压力31.5MPa，温度为10～50℃。
二、结构特征与工作原理
1．    电液换向阀的总体结构、及工作原理
该阀的总体结构见图7-1。
该阀由整体液控换向阀、电磁先导阀、手动先导阀及紧固螺栓组成。整体液控换向阀又由进、回液单向阀、过滤器、阀体及阀芯组成，详见备件说明，根据每个阀芯所控制千斤顶或立柱，所需流量大小选择不同通径的阀芯，通过操作电磁先导阀手动按钮或吸合电磁先导阀内部电磁铁来切换高压液流的方向，实现液压支架各机构的动作，操作电磁先导阀一侧的手动按钮，控制另一侧主阀阀芯的动作。从而实现液流的换向。其中十四功能为电控，六功能为手动。
2. 电液控换向阀的组成

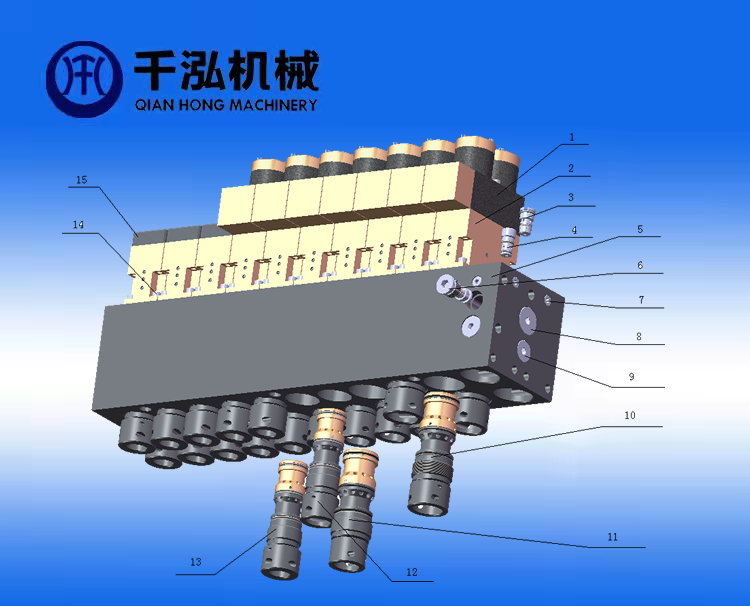

该整体主阀组具有20个工作口，均采用整体插装结构，由回液单向阀、进液单向阀、过滤器、阀芯、手动先导阀、电磁先导阀及主阀等组成；根据接口和通道不同阀芯又分为DN20、DN10、DN12A、DN12B四种二位三通阀芯组件。详见图7-2。

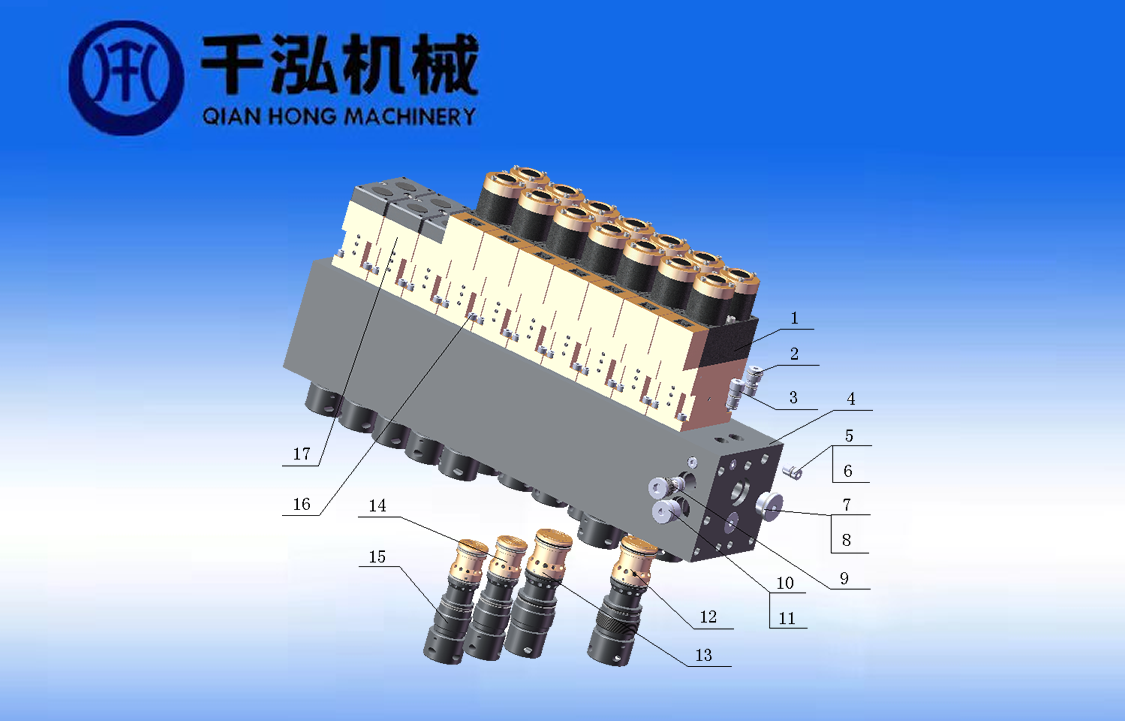

1、电磁铁；2、先导阀；3、回液单向阀；4、进液单向阀；5、主阀体；6、过滤器；7、堵1；8、堵2；9、堵3；10、DN20阀芯；11、DN12A阀芯；12、DN12B阀芯；13、DN10阀芯；14、M5X16螺钉；15、手动装置；
20功能电液控换向阀其中14功能为电控换向阀，其余6功能为手动换向阀。根据通径与接口不同又分为四种阀芯，电液控换向阀进出液口均采用DN25接口。
三、技术特性
1．    主要性能
实现工作面液体换向控制。
2．    主要参数
额定工作流量  400L/min
额定工作压力  31.5MPa
控制压力      大于10MPa；
额定电压      12VDC
额定电流      110mA
四、安装、调试
将阀固定在支架合适位置，安装牢固可靠，避免随系统压力波动而震动，在阀的上下左右都留有安装螺纹孔。作为支架电液控的关键元件，要做好防护，保证电液控换向阀在支架动作和采煤过程中，不受挤压和碰撞，特别是电磁先导阀部分，更应特别保护，防止因为异物碰撞造成电磁先导阀损坏和误动作，产生安全隐患。
液压系统的连接应严格按照支架液压系统图连接。连接过程要保证系统各元件清洁干净，要求胶管和阀接口连接前均有塑料防尘堵头，防止赃物直接进入系统；整体电液控换向阀建议使用与之相配套的长U型卡。

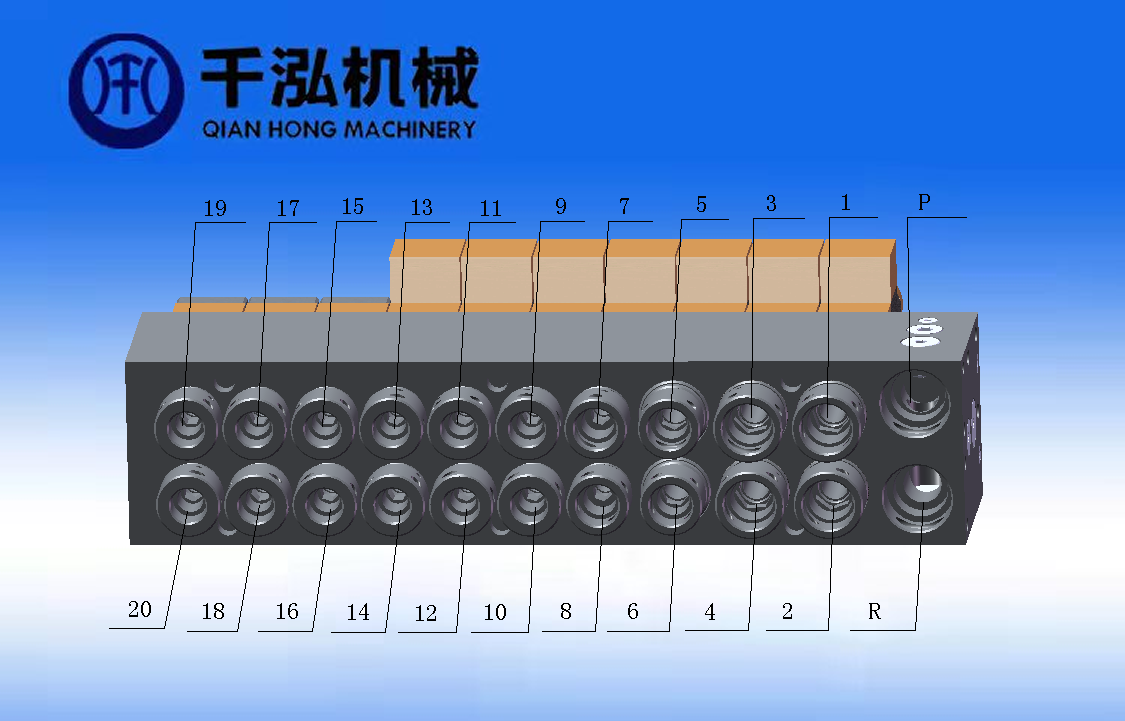

在系统连接完毕后，通液试验前应进一步确认各功能口对应连接正确，避免程序动作时因为误连造成设备及人员伤害。特别注意电液控换向阀的进、回液口的连接是否正确，如果接反将造成电液控换向阀的损坏。各功能口连接如图所示。 P、进液口；R、回液口；1、拉架（DN20）；2、推溜（DN20）；3、升前柱（DN20）；4、升后柱（DN20）；5、降前柱（DN12A）；6、降后柱（DN12A）；7、伸伸缩梁（DN12B）；8、收伸缩梁（DN12B）；9、伸抬底；10、收抬底；11、伸护帮；12、收护帮；13、移架喷雾；14、机道喷雾；15、伸顶梁侧护、16、收顶梁侧护；17、伸掩护梁侧护；18、收掩护梁侧护；19、调底座伸；20、调底座收。
▲危  险：更换电磁先导阀前，应确保高压液切断。
▲警  告：更换电磁先导阀后，要确保断面密封件完好，如果缺损将造成高压液从断面喷出，对人员造成伤害。
▲警  告：连接主阀螺栓为特殊要求螺栓，切忌用其他产品替代。
五、使用、操作
电液控换向阀在井下要做到定期维护，检查各接口是否联接紧固可靠；是否存在漏串液现象；定时检查支架过滤器，确保介质清洁度要求。检查主阀小过滤器是否堵塞，各先导阀动作是否灵活可靠。先导阀连接器连接是否正确可靠，电液控换向阀保护措施是否到位，确保电液控换向阀防砸、防碰、防高压水冲击。
电液控换向阀可以同时进行手动和电动操作，一般情况下，不建议使用手动操作（6功能手动电磁先导阀除外），尽量使用控制器邻架操作和程序操作。严禁使用改锥等工具直接操作电磁先导阀按钮。
▲警  告：电液控换向阀的使用及操作要经过培训，培训合格后方可上岗；
▲警  告：在操作支架时，要确认操作动作对人员和其他设备不造成伤害；
▲当  心：电液控制系统支架一般不提倡本架操作，所以尽量不要使用本架操作，特别是直接操作电磁阀。
六、故障分析与排除

故障现象	原因分析	排除方法	备注
支架动作缓慢	工作液不干净 更换胶管或接头时进入赃物	更换已经堵塞的过滤器，上井后清洗。
电磁先导阀与主阀连接处漏液	电磁先导阀端面处O形圈失效	更换电磁先导阀端面处O形圈
手动动作、电动不动作	电磁阀顶杆调节不合适、连接器松动或损坏。	检查连接器连接或重新调节顶杆。
动作复位慢。	电磁阀顶杆发卡或弯曲	更换电磁阀顶杆或支架更换电磁先导阀
主阀不动作时有嘶嘶声	阀芯串液	更换对应阀芯，旧阀芯上井更换阀座

七、出现故障时的处理程序和方法
出现故障时必须关闭泵或截止阀，然后进行井下现场处理并将阀拆下（同时换上备用阀）上井维修。在拆卸阀或零件时要使用专用拆卸工具，特别注意的是主阀阀芯换好后一定要拧紧螺纹，一般不允许井下拆开阀芯，阀芯整体更换即可以，阀芯的维修必须上井后经专业人员修理。更换电磁先导阀后，要注意端面密封圈，保证端面密封件完好，连接螺钉一定要拧紧。
▲危  险：严禁高压对产品进行维修、更换，防止维修中误触按钮或邻架程序动作，主阀动作造成人员伤亡。
八、维修
维护维修工作必须在地面进行。地面维护工人要求受过相关专业培训，维修车间要求保持清洁，拆卸的零件首先进行清洗，通过目测检查零件是否损坏，剔除损坏零件；密封件要求全部更换。维修后的阀必须重新进行密封和性能实验，合格后方可下井使用。
注意：
1、必须在高压卸压后，方可拆卸；
2、本产品为本安型产品不得改变本安元件的型号及参数；
　　3、本产品属安全标志管理的产品，不得用其他形式的产品代替，如更换必须使用本公司产品;
九、运输、贮存
1．运输
运输时装箱，包装材料必须具有防潮、防锈措施，包装必须结实可靠。运输过程中严禁重力冲击碰撞。
2．贮存
在室温下贮存，如长期不使用时，必须采取防潮、防锈措施，在阀的接口处加塑料堵进行防尘。
十、开箱及检查
开箱时要正规操作，严禁对阀进行机械冲击碰撞。开箱检查时，箱中应包括下列文件：产品合格证、使用说明书、装箱清单。

十一、产品备件明细表

序号	数量	名称	品号	备注
	1	20功能电液控换向阀	30104002
1	7	电磁先导阀	20900000
2	1	回液单向阀	20106000
3	1	进液单向阀	20107000
4	1	阀体	20102009
5	5	螺堵1	20102003
6	5	O形圈	22100007
7	3	螺堵2	20102004
8	3	挡圈	22104053
9	1	过滤器	20108000
10	3	螺堵3	20102005
11	3	O形圈	22100023
12	4	DN20阀芯	20104000
13	2	DN12A阀芯	20110014
14	2	DN12B阀芯	20110015
15	12	DN10阀芯	20103002
16	40	M5X16螺钉	10501292
17	3	手动先导阀	20900018
18	2	螺栓M3 X6	10502017
19	1	电磁铁	20900014
20	1	先导阀	20900001
21	4	M5X50螺栓	10501299

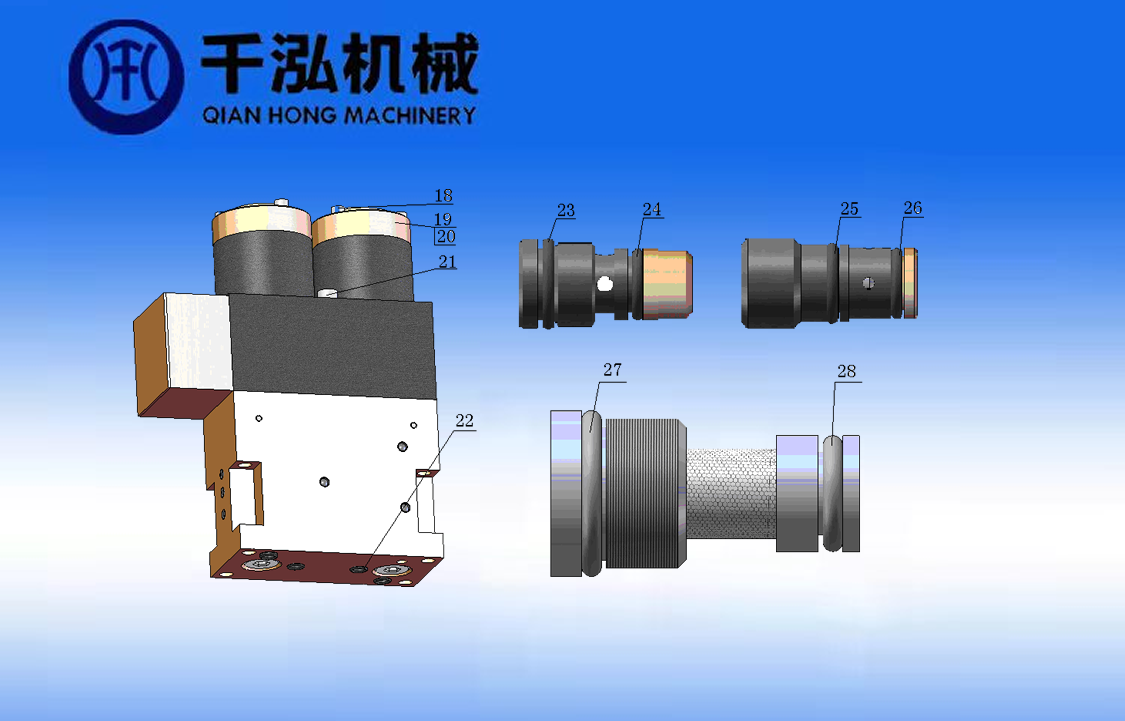

22	4	O形圈3.4X1.9	22100384
23	1	O形圈11.8X1.8（C92）	22100166
24	1	O形圈9X1.5（EKM）	22100340
25	1	O形圈9X1.8（C92）	22100161
26	1	O形圈8X1.5（EKM）	22100341
27	1	O形圈20X2.4	22100021
28	1	O形圈14X2.4	22100015

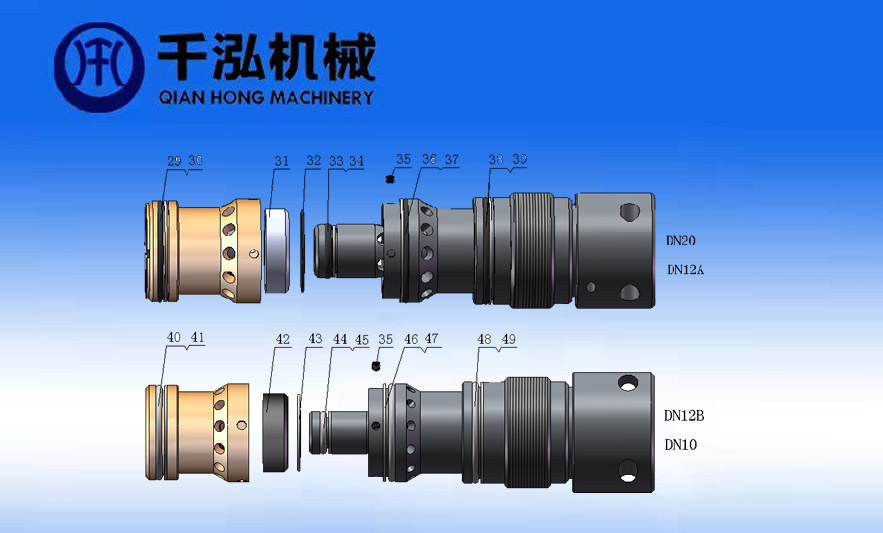

29	1	O形圈31.5X1.8	22100184
30	1	档圈34.9X32.2X0.8	22104044
31	1	阀座	20104005
32	1	O形圈27X0.8	22100333
33	1	O形圈15 X 2	22100331
34	1	挡圈18.4 X15.2 X0.8	22104041
35	1	限位螺钉	10508121
36	1	O形圈32.5X1.8	22100185
37	1	档圈35.9X33.2X0.8	22104045
38	1	O形圈33.5X1.8	22100186
39	1	档圈36.9X34.2X0.8	22104046
40	1	O形圈25X2	22100336
41	1	档圈28.9X26X0.8	22104050
42	1	阀座	20103006
43	1	O形圈22X0.8	22100339
44	1	O形圈9X2	22103194
45	1	档圈12.9 X9.5 X0.8	22104047
46	1	O形圈26X2	22100337
47	1	档圈29.8X27X0.8	22104051
48	1	O形圈27X2	22100338
49	1	档圈30.8X28X0.8	22104052
50	6	M5X16螺钉	10501292
