一、概述
1．产品型号名称
FDY500/50型液控单向阀
2．产品型号组成及其代表意义
3．    产品生产代号
TMFDY（500/50）
4．主要用途和适用范围
该产品主要用于煤矿井下液压支架，控制立柱的升降，起到支护作用，满足作业要求，适用于矿用乳化液介质，介质满足MT419—1995标准中对煤矿用阀乳化液用水的要求（标准MT76）。
5．产品特点
该产品是煤矿液压支架立柱控制阀，产品高、低压密封可靠，使用寿命长，是煤矿井下液压支架系统的组成元件。
6．使用环境条件
(1) 环境温度-5~+40℃
(2) 相对湿度：不大于96%（25℃时）；
(3) 大气压力：80~110KPa；
(4) 无显著震动和冲击的地方；
(5) 工作介质为经过过滤后的乳化液（符合MT76-2002标准，乳化油与中性水按5:95重量比配制），工作压力31.5MPa，温度为10～50℃。
7．执行标准
本产品执行液压支架用阀MT419-1995
二、结构特征与工作原理
1．    总体结构、尺寸
液控单向阀的总体结构图见图8-1。
该液控单向阀由阀体、插装阀芯组成，结构简单，使用维修方便。总体如图1 所示。阀体通过快速接头与液压管路连接，使用U形卡固定。阀体与立柱采用板式连接，通过四条M10的螺栓连接在立柱上。插装阀芯更换方便，其公称流量为500L/min，公称压力为50MPa；
2、工作原理
如图8-2所示，TMFDY（500/50）型液控单向阀共有十个工作口，其中B为DN20进液口，两个对称分布； Z口（DN12）共有三个，一个连接立柱上腔，一个连接系统供液口；A口有五个，通过板式连接直接与立柱下腔相联，A口（DN12）用来连接安全阀， 口（DN10）用来连接压力传感器、或压力表。
当系统通过B口供液时，这时高压液通过单向阀进入立柱下腔使支架升，同时上腔的液体通过Z口流回系统，停止供液时，单向阀在弹簧力和液压力作用下封闭，使下腔封闭住高压液起到支护作用；当系统通过Z口供液时，高压液进入立柱上腔，同时高压液通过控制活塞打开单向阀，使下腔的液体流回系统，立柱下降，Z口停止供液时，单向阀靠弹簧力封闭，使立柱停止下降。
三、技术特性
1．主要性能
控制液压支架立柱的升降，起到支撑和保护作用。
2．主要参数
公称流量      500L/min
公称压力      50MPa
四、安装、调试
该液控单向阀采用螺钉连接在液压支架立柱上，连接方式见图2功能图。B口为进液口，Z口连接立柱上腔，A口连接立柱的下腔， 连接压力传感器和安全阀。液控单向阀与管路的连接为快速接头连接。
注意：
    应严格根据液控单向阀的功能接口图连接管路。
五、使用、操作
在使用前对支架上的各类阀联接进行检查，确保联接紧固可靠；检查各类阀与液压系统中的管路连接，确保管路连接准确无误；检查阀与管路的连接处是否都打上了U形卡，确保连接安全可靠。操作时必须严格遵守操作规范，按照阀标牌的指示进行操作。
液控单向阀通过操纵阀来控制，从B口供液立柱上升，从Z口供液，立柱下降，可根据实际需要方便调节支架高度。
六、故障分析与排除
有关液控单向阀可能出现的故障及排除方法如表1所示。
表1 液控单向阀的故障现象及排除方法

序号	现象	原  因	排除方法	备注
1	立柱不动作	支架进液截止阀关闭； 立柱截止阀关闭； 系统内无压力或压力过小；	打开截止阀； 提高系统压力；
2	立柱自降	与B口相连的操纵阀串液； 单向阀密封破坏；	维修相应的操纵阀； 更换单向阀内部阀芯组件和密封大阀座；
3	阀体功能口渗液	快速插头密封破坏	更换相应的密封件；

七、出现故障时的处理程序和方法
出现故障时必须关闭泵或支架截止阀，如需更换插装阀芯可直接在井下更换，但要特别注意清洁，应将插装阀芯拆下同时换上备用阀芯上井维修。
注意：
    拆卸液控单向阀阀芯，要确保立柱下降高压液泄去，不能带压操作，具体卸压办法，先将柱，然后通过松断面安装螺钉的方法，从断面泄去高压液。
八、维修
维护维修工作必须在地面进行。地面维护工人要求受过相关专业培训，维修车间要求保持清洁，拆卸的零件首先进行清洗，通过目测检查零件是否损坏，剔除损坏零件；密封件要求全部更换。维修后的插装阀芯必须重新进行密封和性能实验，合格后方可下井使用。
注意：
　　1、必须在高压卸压后，方可拆卸；
　　2、机械部分只能选用本公司提供的备件。
3、本产品属安全标志管理的产品，不得用其他形式的产品代替。
九、运输、贮存
1．运输
运输时装箱，包装材料必须具有防潮、防锈措施，包装必须结实可靠。运输过程中严禁重力冲击碰撞。
2．贮存
在室温下贮存，如长期不使用时，必须采取防潮、防锈措施，在阀的接口处加状塑料堵进行防尘。
十、开箱及检查
开箱时要正规操作，严禁对液控单向阀进行机械冲击碰撞。开箱检查时，箱中应包括下列文件：产品合格证、使用说明书、装箱清单。

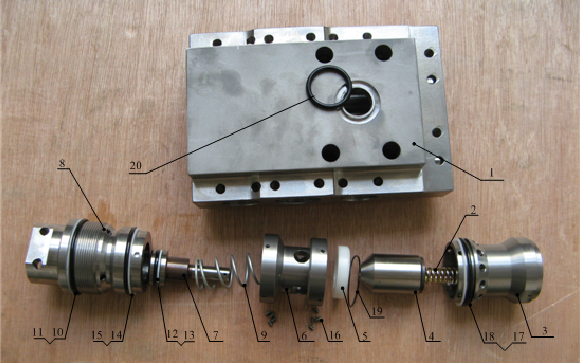

十一、产品备件明细表

序号	品 号	名  称	重量（Kg）	数 量	备 注
1	20202001	阀体	5	1
2	20202002	小弹簧	0.01	1
3	20202003	导向套	0.15	1
4	20202009	阀芯组件	0.5	1
5	20202004	大阀座	0.01	1
6	20202005	过液套	0.15	1
7	20202006	控制活塞	0.05	1
8	20202007	螺套	0.2	1
9	20202008	大弹簧	0.01	1
10	22100382	O形密封圈（EMK）45×2.5	0	1
11	22103261	挡圈50×46×1	0	1
12	22100378	O形密封圈（EMK）20×2.5	0	1
13	22103258	挡圈24.9×20.6×1.25	0	1
14	22100381	O形密封圈（EMK）40×2.5	0	1
15	22103260	挡圈45×41×1	0	1
16	10508011	紧定螺钉M3×4	0	8
17	22100380	O形密封圈（EMK）39×2.5	0	1
18	22103259	挡圈44×40×1	0	1
19	22100412	O形密封圈（EMK）33×1	0	1
20	22100040	O形密封圈（EMK）28×3.1	0	1
