一、概述
1.产品型号名称
FDYT400/45倒拉推移单向阀
2．    产品型号组成及其代表意义
3．    产品生产代号
TMFDYT（400/45）D.00
4．    主要用途和适用范围
该产品主要用于煤矿井下液压支架，通过液压开闭阀和液控开启阀控制油缸进液闭锁和回液，达到被控腔进液闭锁和释放的目的。
5．    产品特点
该产品是煤矿支架用阀，产品高、低压密封可靠，使用寿命长，是煤矿井下液压支架系统的组成元件。特别适用于环形腔的闭锁与解锁控制，它可以有效地防止由于千斤顶两腔面积差造成增压引起的安全阀频繁开启，而使安全阀在油缸伸出时频繁卸载开启的问题。也可适用于相似情况的千斤顶控制。
6．    使用环境条件
(1) 环境温度-5~+40℃
(2) 相对湿度：不大于96%（25℃时）；
    (3) 大气压力：80~110KPa；
    (4) 无显著震动和冲击的地方；
(5) 工作介质为经过25μm过滤器过滤后的乳化液（符合MT76-2002标准，乳化油与中性水按5:95重量比配制），工作压力31.5MPa，温度为10～50℃。
7．    执行标准
本产品执行液压支架用阀MT419-1995
二、结构特征与工作原理
1．总体结构、尺寸

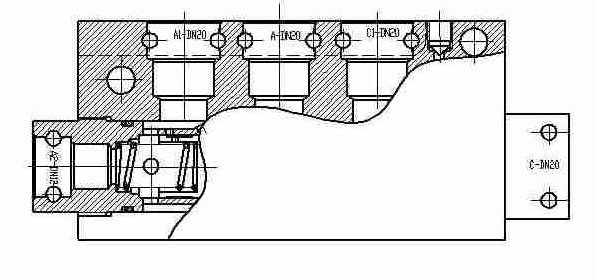

该阀的总体结构图见图1。 该阀由阀体、阀芯    、顶杆等组成。总体结构如图1所示。液控单向阀采用带有程序性质的液控开启机构，其公称流量为400L/min，公称压力为45MPa；
工作原理
图中A口为供液口；A1一般接千斤顶环形腔，A2口闭锁腔安全阀。C口接另一路供液口、C1接千斤顶大腔。当向A口供液时，高压液体经单向阀经A1向千斤顶环形腔供液，执行动作；当A口供液停止并卸压后，单向阀关闭，连A1口的环形腔被闭锁；
当向C口供高压液体时，液控顶杆首先打开单向阀，然后接通到C1的大腔，使千斤顶向反方向运动。
三、技术特性
1．主要性能
用与控制推移千斤顶或其他千斤顶的环形腔。但活塞腔面积与环形腔面积比应小于2。
2．    主要参数
公称流量      400L/min
公称压力      45MPa
四、安装、调试
该阀在支架上采用螺钉联接的方式安装。安装时请按支架液压系统布置图及阀的功能原理图连接管路，安装后通过换向阀向该阀供液，千斤顶动作正常，无漏液、串液现象，闭锁腔密封可靠达到标准要求使用性能。
五、使用、操作
在使用前对阀在支架上的联接进行检查，确保联接紧固可靠；检查阀与液压系统中的管路连接，确保管路连接准确无误；检查阀与管路的连接处是否都打上了U形卡，确保连接安全可靠。操作时必须严格遵守操作规范。
六、故障分析与排除

故障现象	原因分析	排除方法	备注
当千斤顶闭锁腔处于承载状态下，压力缓降	单向阀密封失效	更换阀垫

七、出现故障时的处理程序和方法
出现故障时，首先操作换向阀，该阀控制的千斤顶释放压力完毕后且关闭本架截止阀，然后将故障阀拆下（同时换上备用阀）上井维修。
八、维修
维修工作必须在地面进行。地面维护工人要受过相关专业培训，维修车间要保持清洁，拆卸的零件首先进行清洗，通过目测检查零件是否损坏，剔除损坏零件；要全部更换密封件。维修后的阀必须重新进行密封和性能实验，合格后方可下井使用。
注意：
1、必须在高压卸压后，方可拆卸；
2、本产品属安全标志管理的产品，且有特殊的功能不得用其它形式的产品代替。
九、运输、贮存
1．运输
运输时必须装箱，包装应具有防潮、防雨措施，包装箱必须结实可靠。运输过程中严禁重力冲击碰撞。
2．贮存
在室温下贮存，如长期不使用时，必须采取防潮、防锈措施，在阀的接口处加塑料堵进行防尘。
十、开箱及检查
开箱时要正规操作，严禁对阀进行机械冲击碰撞。开箱检查时，箱中有下列文件：产品合格证、使用说明书、装箱清单。
十一、产品备件明细表

序号	品     号	名称	备注
1	20200012	阀体
2	20304014	端导套
3	22103244	挡圈36X32X1.25
4	22100037	O形密封圈36X2.4
5	20200013	弹簧
6	20200014	阀
7	20200015	阀垫
8	22100037	O形密封圈36X2.4
9	22103244	挡圈36X32X1.25
10	20200016	阀座
11	22100342	O形密封圈45X2.4
12	20200025	杆封
13	20200017	弹簧
14	20200018	顶杆阀组件
15	20200021	弹簧
16	22100342	O形密封圈45X2.4
17	22103247	挡圈45X41X1.25
18	20305015	端套街头
19	20408010	丝堵
20	20200022	密封堵
21	22100008	O形密封圈13X1.9
22	22103263	挡圈13×10X1.9
23	20200023	弹簧
24	20200024	锥阀
FDYT400/45		倒拉推移单向阀	总重5Kg
