一、概述
1．产品型号名称
GLQ_F(900/35/25) 型手动反冲洗过滤器
2．产品型号组成及其代表意义
  GLQ_F  900 / 35  / 25
3．    产品生产代号
TMGLQ_F（900/35/25）
4．    主要用途和适用范围
该产品主要用于煤矿井下液压支架，作为支架入口过滤器，来保护支架用阀，过滤精度25μm，适用于矿用乳化液介质，介质满足MT419—1995标准中对煤矿用阀乳化液用水的要求（标准MT76）。
※ 严禁两种乳化液混合适用，造成化学反应，使过滤器滤芯粘结堵塞，如确实需要更换乳化液因采取相关措施。避免液体混合反应对过滤器的损坏。
5．    产品特点
该产品是煤矿支架用过滤器，产品高、低压密封可靠，使用寿命长，是煤矿井下液压支架系统的组成元件。大流量、高精度，滤芯可以多次反复冲洗使用。
6．    使用环境条件
(1) 环境温度-5~+40℃
(2) 相对湿度：不大于96%（25℃时）；
    (3) 大气压力：80~110KPa；
    (4) 无显著震动和冲击的地方；
(6) 工作介质为经过过滤后的乳化液（符合MT76-2002标准，乳化油与中性水按5:95重量比配制），工作压力31.5MPa，温度为10～50℃。
7．    执行标准
本产品执行液压支架用阀MT419-1995
二、结构特征与工作原理
1．总体结构、尺寸
该过滤器的总体结构图见下图。

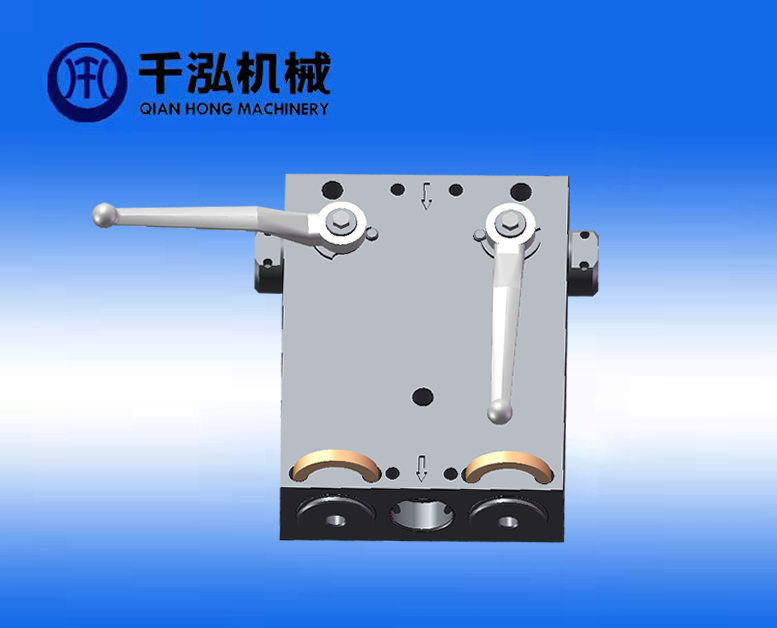

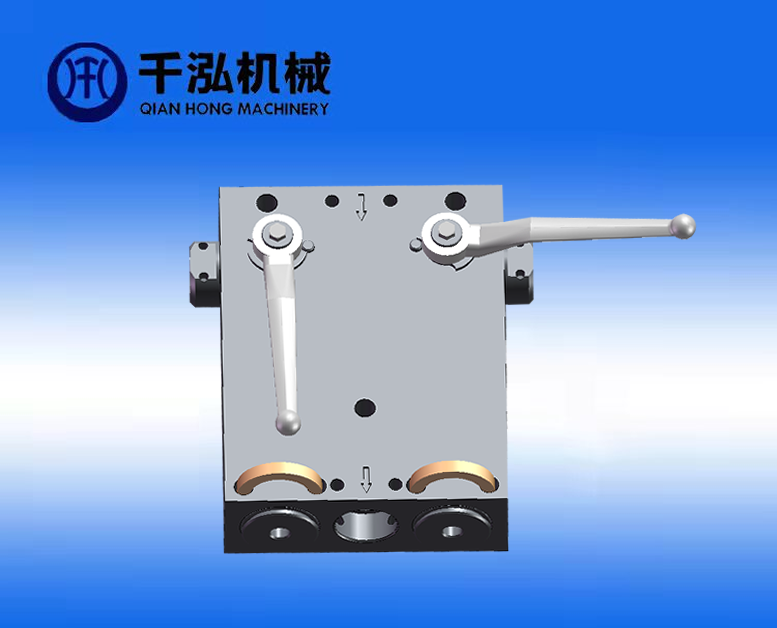

图中箭头所指方向为液体流动方向，液体入口接待过滤液体（支架高压液源）；箭头所指方向为液体流出方向即过滤器出液口，一般直接连支架电液控换向阀的入口；进出液口均为DN25的标准接口。其主要工作原理有两方面：第一是过滤作用，即手把如图一所示处于中位，这是液体通过入口进入过滤器，经过两过滤器滤芯过滤后流出，为支架电液控提供过滤后的液体；第二是反冲作用，如图2所示，扳动左边手把到如图所示反冲洗左边滤芯，反之亦然，如图3扳动右手把来反冲右边过滤器，来回反冲三次即可将过滤在过滤器表面的脏物反冲出系统外。
三、技术特性
1．主要性能
对进入支架系统的乳化液介质进行过滤，使液体精度满足电液控换向阀使用要求。
2．    主要参数
公称流量      900L/min
公称压力      35MPa
过滤精度      25μm
四、安装、调试
该过滤器在支架上的安装采用螺钉联接的方式，在过滤器上预留有三个连接孔，可以通过它将支架过滤器连接在支架上。过滤器与管路系统的连接是通过快速接头，进出液口均采用DN25标准接口，该过滤器一般连接在系统入口，截止阀之后，电液控换向阀之前，其前面安装截止阀是为了便于检修过滤器，更换过滤器滤芯。
注意：
    反冲洗过滤器的使用有方向问题，切忌按箭头方向为液流方向连接，勿接反，造成滤芯损坏。
五、使用、操作
在使用前对过滤器在支架上的联接进行检查，确保联接紧固可靠；检查阀与液压系统中的管路连接，确保管路连接准确无误；检查阀与管路的连接处是否都打上了U形卡，确保连接安全可靠。操作时必须严格遵守操作规范，按照阀标牌的指示进行操作。
手动反冲洗过滤器在系统中有两个作用，第一是过滤作用，即手把如图1所示处于中位，这是液体通过入口进入过滤器，经过两过滤器滤芯过滤后流出，为支架电液控提供过滤后的液体；第二是滤芯互反冲作用，如图2所示，扳动左边手把到如图2所示，反冲洗左边滤芯，液体通过右侧滤芯过滤后，反向冲洗左侧滤芯，将正常过滤过程中滤在滤芯外的赃物反冲出系统外；反之亦然，如图3扳动右手把来反冲右边过滤器，来回反冲三次即可将过滤在过滤器表面的脏物反冲出系统外，同时可减小过滤器的过液阻力，所以反冲洗过滤器一定要及时反冲，特别是感觉到支架动作慢的时候，更应该及时反冲，如果反冲多次后，支架动作速度没有变化，还是很慢，应该及时检查过滤器滤芯情况，关闭过滤器前端截止阀，打开U形卡，察看过滤器的堵塞状况，如果堵塞严重或发现有变形应及时更换滤芯，将更换下的滤芯带回地面检验，如发现滤芯有以下情况将直接报废，第一，滤芯存在明显变形或损坏，一般原因是长时间不反冲或大量脏物进入系统，造成过滤器严重堵塞，在高压作用下滤芯发生变形损坏；第二，经过地面煤油、超声波等清洗后，滤芯过液能力严重下降，阻力增大，不能满足大流量快速移架系统要求，一般原因是，反冲洗只能清洗滤芯表面赃物，不能对内部（滤网之间）进行深度清洗，随着滤芯使用时间延长，长期积累在滤网间的脏物造成过滤器性能下降，属过滤器正常使用报废。在没有变形或损坏的情况下，清洗后过液能力达到系统要求的还可继续使用。
六、故障分析与排除

故障现象	原因分析	排除方法	备注
反冲口高低压漏液	阀座失效	更换阀座
支架动作缓慢	过滤器严重堵塞，液体太脏或使用时间过长	左右各反冲三次，看动作速度是否改观，如无则只能更换滤芯。
电磁先导阀大面积不动作	可能是主阀过滤器堵塞，造成的原因，可能是反冲洗过滤器滤芯失效。	应及时更换主阀小过滤器和支架手动反冲洗滤芯。

七、出现故障时的处理程序和方法
出现故障时必须关闭泵或截止阀，如是更换滤芯可直接在井下更换，但要特别注意清洁，如果出现高低压密封泄漏或操作不灵，应将阀拆下同时换上备用阀上井维修。
八、维护与维修
反冲洗过滤器应定期反冲，一般一周内反冲两次，每次各手把连续反冲三次，在支架联调和下井调试运行阶段，因为系统内部赃物比较多，反冲频率要适当提高，一般要每天反冲，特别注意不要长期不反冲，造成反冲洗过滤器滤芯严重堵塞而变形，这样反冲洗滤芯反冲性能将大大下降，使用寿命也将大大缩短。
维护维修工作必须在地面进行。地面维护工人要求受过相关专业培训，维修车间要求保持清洁，拆卸的零件首先进行清洗，通过目测检查零件是否损坏，剔除损坏零件；密封件要求全部更换。维修后的过滤器必须重新进行密封和性能实验，合格后方可下井使用。
注意：
　　1、必须在高压卸压后，方可拆卸；
　　2、机械部分只能选用本公司提供的备件。
九、运输、贮存
1．运输
运输时装箱，包装材料必须具有防潮、防锈措施，包装必须结实可靠。运输过程中严禁重力冲击碰撞。
2．贮存
在室温下贮存，如长期不使用时，必须采取防潮、防锈措施，在阀的接口处加塑料堵进行防尘。
十、开箱及检查
开箱时要正规操作，严禁对阀进行机械冲击碰撞。开箱检查时，箱中应包括下列文件：产品合格证、使用说明书、装箱清单。
十一、产品备件明细表

序号	数量	名称	品号	重量（Kg）	备注
1	2	接头	21006003	0.2
2	2	O形圈EKMφ35X2	22100376	0
3	4	阀座	21006004	0.01
4	2	钢球	21006005	0.12
5	1	阀体	21006002	13.1
6	2	挡圈	21006013	0
7	2	O形圈EKMφ15.3X2.4	22100388	0
8	2	旋杆	21006008	0.06
9	2	压片	21006009	0. 01
10	2	手把	21006010	0.2
11	2	垫片	21006011	0.01
12	2	M6X10螺钉	10501065	0.01
13	2	销	21006012	0.01
14	2	31.5DU形卡	21509007	0.1
15	2	滤芯	21006014	0.4
16	2	O形圈EKMφ40X3	22100391	0
17	2	挡圈46X41X1.25	22103257	0
18	2	连接体	21006007	0.5
19	2	O形圈EKMφ13X2	22103196	0
20	2	堵	21006006	0.01
